鐵研中心檢測項目

鐵道產品檢測服務

鐵研中心在前瞻基礎建設計畫經費與交通部支持下，建置國內檢測機構中最具規模之鐵道類檢測驗證資源，為支援交通部鐵道局推動鐵道次系統國產化研發自主計畫政策，並協助國內鐵道產品可銷往國外。

鐵研中心推動取得鐵道產品ISO/IEC 17025 檢測實驗室認證，獲證取得領域包含鐵道車輛領域（轉向架、集電弓、車門、牽引系統馬達、車載電子等系統）、號誌及通訊領域（轉轍器、號誌通訊裝置）、軌道領域（軌道基鈑／扣件系統）等超過40項以上測試認可，目前持續推動車載電子／號誌通訊設備、集電弓系統、牽引馬達、鐵道材料等檢測增項認可。

機械性測試

環境測試

材料測試

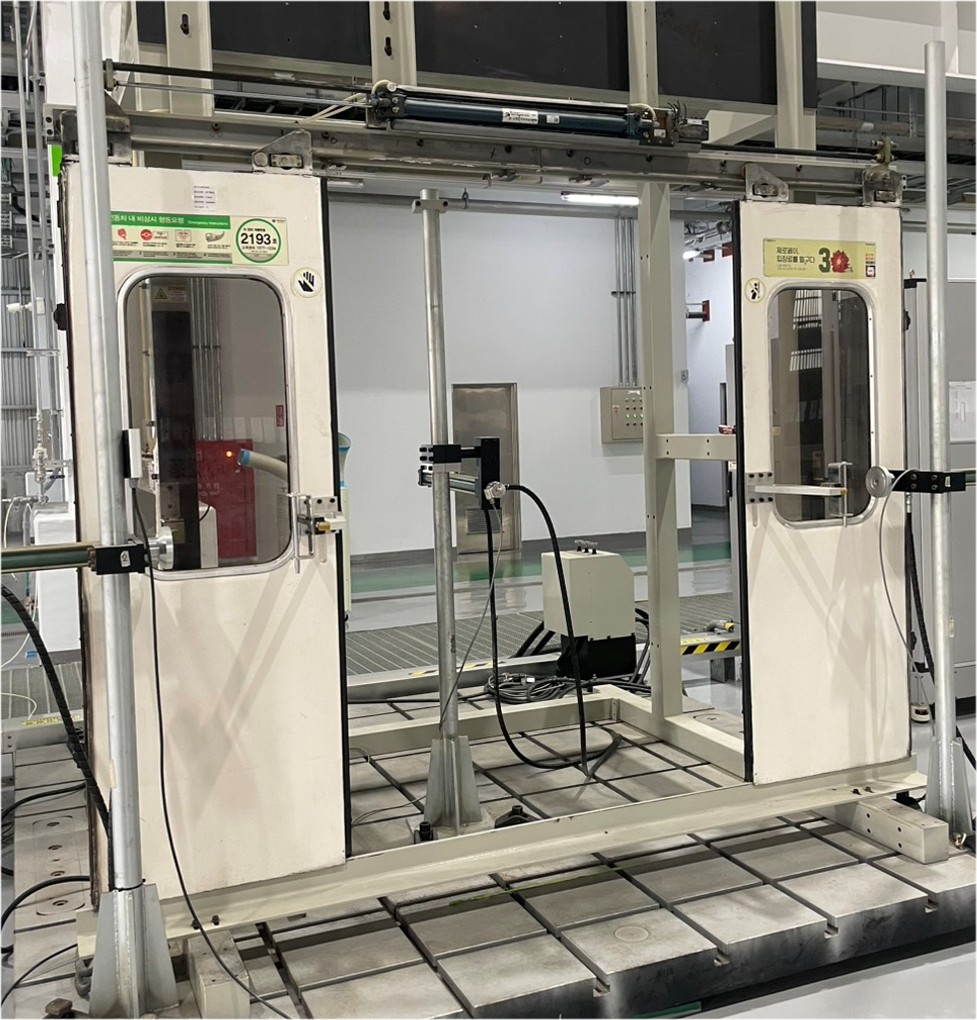

車門門型框架與介面模組設備

ⓘ 設備規格

車門固定裝置

可調式

感測器組

位移感測器、力量感測器(1kN)

致動器最大行程

300mm

控制模組

可擷取位移、力量，加速度及近接開關回饋等訊號

ⓘ 檢測項目

綠勾符號為TAF認可項目

服務項目	檢測標準	適用產品
障礙物移除力試驗	CNS 16150 EN 14752	車門系統試驗
閉合力試驗	CNS 16150 EN 14752	車門系統試驗
手動開門之力試驗	CNS 16150 EN 14752	車門系統試驗

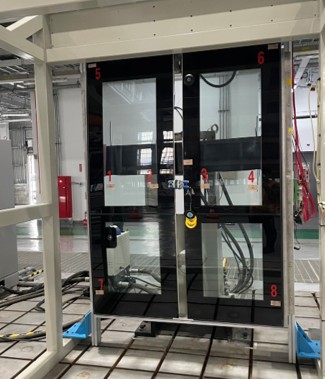

車門結構負載測試設備

ⓘ 設備規格

感測器組

力量感測器12.5 kN (1組)

致動器最大行程

300mm (1組)

乘客保持力測試推力

1,200 N

車輛翻覆模擬測試壓力

6 kPa

線性位移感測器

500mm (6組)

控制模組

可擷取位移、力量，加速度等訊號

ⓘ 檢測項目

綠勾符號為TAF認可項目

服務項目	檢測標準	適用產品
支撐乘客力試驗	CNS 16150 EN 14752	車門系統試驗
車輛傾覆狀況試驗	CNS 16150 EN 14752	車門系統試驗

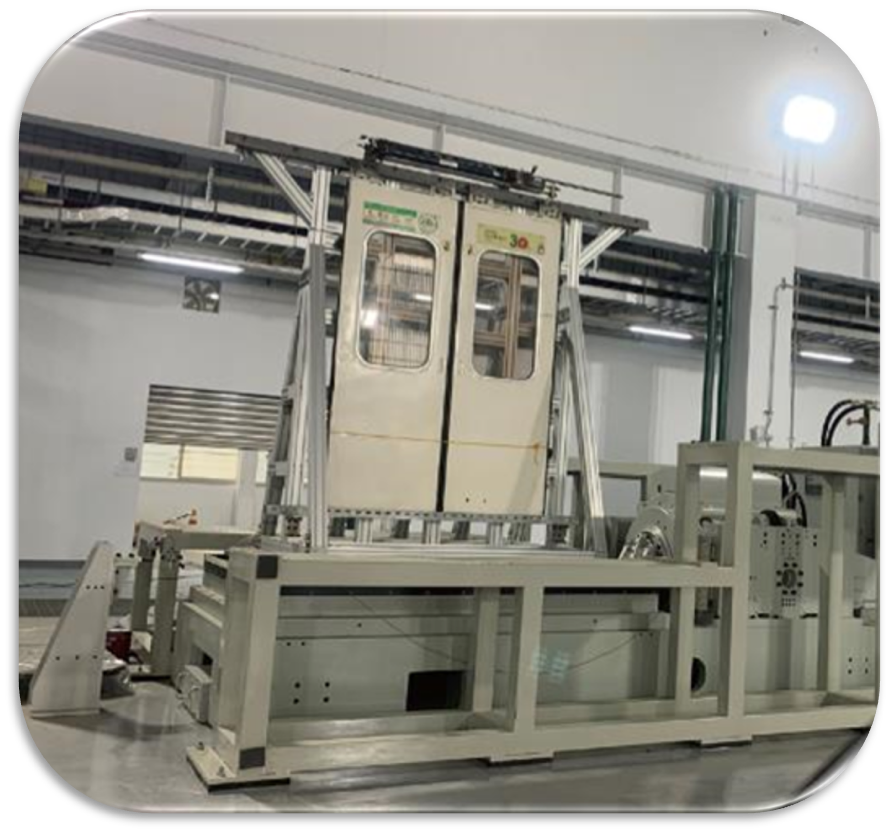

電磁式振動與衝擊測試設備

ⓘ 設備規格

最大正弦/隨機激振力

10,200kgf

最大衝擊激振力

25,510kgf

振動頻率

1~2,500Hz

最大加速度

100g

最大載重

1,000kg

測試平台

水平2mx1.5m、垂直1.5m

ⓘ 檢測項目

綠勾符號為TAF認可項目

服務項目	檢測標準	適用產品
振動試驗	CNS 16134 CNS 16150 CNS 60494 CNS 61373 EN 14752 EN 50155 EN 50206-1 EN 50206-2 EN 61373 IEC 60494-1 IEC 60571 IEC 61373 IEC 60494-2	車輛設備項目衝擊及振動試驗
衝擊試驗	CNS 16134 CNS 16150 CNS 60494 CNS 61373 EN 14752 EN 50155 EN 50206-1 EN 50206-2 EN 61373 IEC 60494-1 IEC 60571 IEC 61373 IEC 60494-2	車輛設備項目衝擊及振動試驗

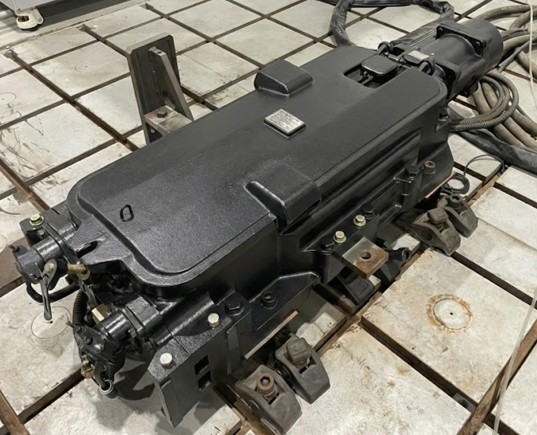

轉轍器靜力負載測試設備

ⓘ 設備規格

油壓致動器推力

25kN

位移感測器

300mm

力量感測器

50kN

測試平台

4.95mx4.95m

ⓘ 檢測項目

綠勾符號為TAF認可項目

服務項目	檢測標準	適用產品
致動力試驗	CNS 16133 EN 13232-4	轉轍器試驗

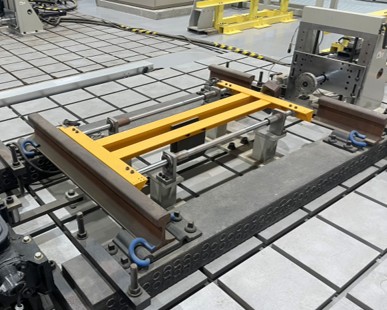

轉轍器百萬次疲勞測試設備

ⓘ 設備規格

油壓致動器推力

25kN

位移感測器

300mm

力量感測器

50kN

測試平台

4.95mx4.95m

ⓘ 檢測項目

綠勾符號為TAF認可項目

服務項目	檢測標準	適用產品
疲勞試驗	自訂方法，依客戶規範需求	轉轍器試驗

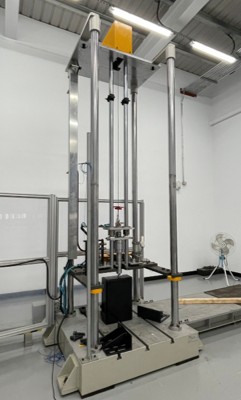

軌道複合基鈑落下與撞擊測試設備

ⓘ 設備規格

調節砝碼重量

5~80kg

衝擊能量範圍

25~1600J

質量塊調整範圍

5~80kg

感測器種類

衝擊力、加速度，位移、應變計

測試平台

1m(L)x3.4m(W)x0.6m(H)

ⓘ 檢測項目

綠勾符號為TAF認可項目

服務項目	檢測標準	適用產品
衝擊負載衰減之測定試驗	CNS 16175-3 EN 13146-3	無道碴(版式)軌道用扣件(基鈑)系統試驗道碴軌道混凝土軌枕扣件(基鈑)系統試驗

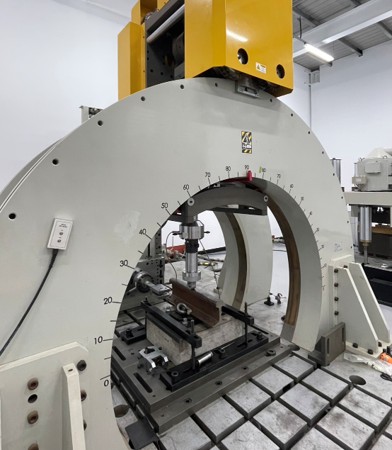

軌道複合基鈑負載與疲勞測試設備

ⓘ 設備規格

徑向油壓致動器推力

250 kN(行程±125 mm)

縱向油壓致動器推力

250 kN(行程±125 mm)

測試角度

±90°(負載半徑1.5 m)

最高頻率

40 Hz

力量感測器

250 kN

ⓘ 檢測項目

綠勾符號為TAF認可項目

服務項目	檢測標準	適用產品
鋼軌縱向束制力之測定試驗	CNS 16175-1 EN 13146-1	無道碴(版式)軌道用扣件(基鈑)系統試驗道碴軌道混凝土軌枕扣件(基鈑)系統試驗
抗拉保證負載試驗	CNS 16175-10 EN 13146-10	無道碴(版式)軌道用扣件(基鈑)系統試驗道碴軌道混凝土軌枕扣件(基鈑)系統試驗
抗扭力之測定試驗	CNS 16175-2 EN 13146-2	無道碴(版式)軌道用扣件(基鈑)系統試驗道碴軌道混凝土軌枕扣件(基鈑)系統試驗
扣壓力與上舉勁度之測定試驗	CNS 16175-7 EN 13146-7	無道碴(版式)軌道用扣件(基鈑)系統試驗道碴軌道混凝土軌枕扣件(基鈑)系統試驗
重複負載之效應試驗	CNS 16175-4 EN 13146-4	無道碴(版式)軌道用扣件(基鈑)系統試驗道碴軌道混凝土軌枕扣件(基鈑)系統試驗
勁度之測定試驗	CNS 16175-9 EN 13146-9 墊片之靜態試驗墊片之動態低頻試驗扣件組合件之靜態試驗扣件組合件之動態低頻試驗	無道碴(版式)軌道用扣件(基鈑)系統試驗道碴軌道混凝土軌枕扣件(基鈑)系統試驗

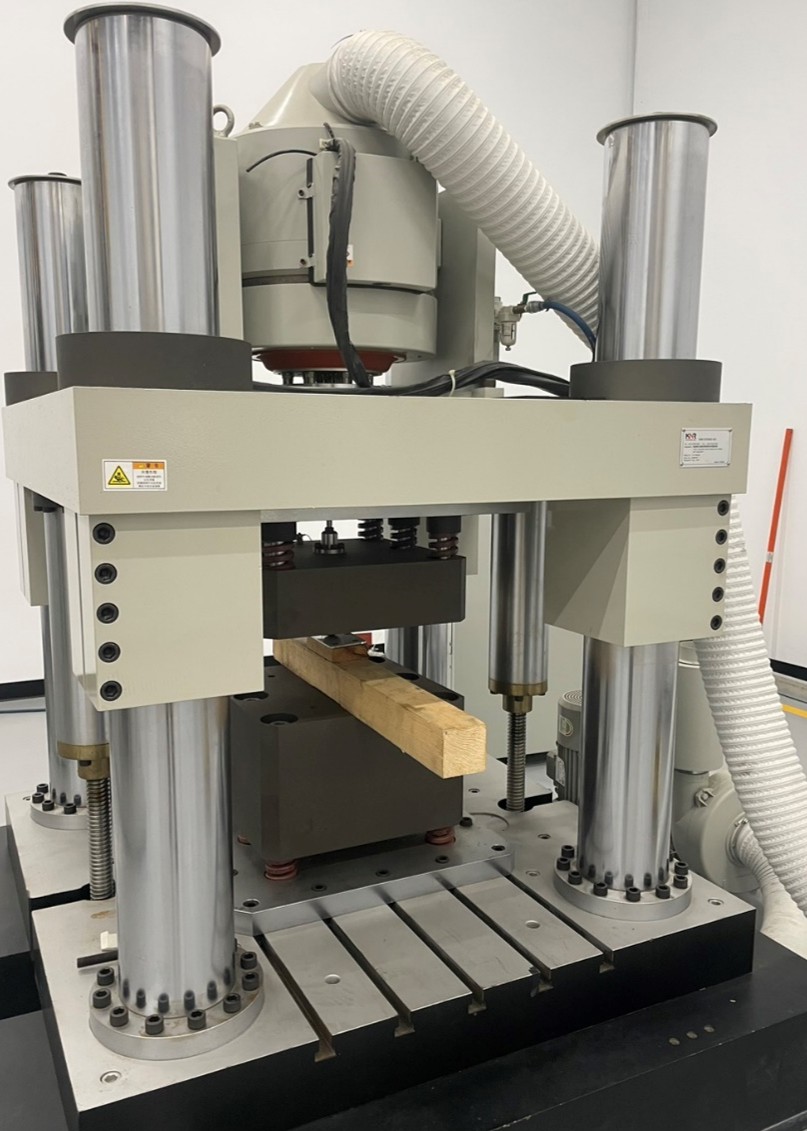

高頻動態特性測試設備

ⓘ 設備規格

上/下作動力

200 kN

正弦/隨機激振力

8.5 kN

衝擊激振力

17 kN

最大頻率

3,000 Hz

測試平台

0.7 m(L) x 0.7 m(W) x 0.7 m(H)

ⓘ 檢測項目

綠勾符號為TAF認可項目

服務項目	檢測標準	適用產品
動態勁度比試驗	CNS 16175-9 EN 13146-9	軌道緊固系統：包含螺栓、扣件、墊板、彈性墊片等

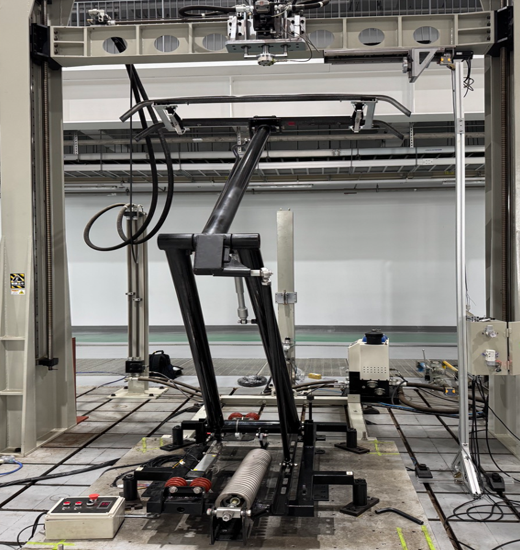

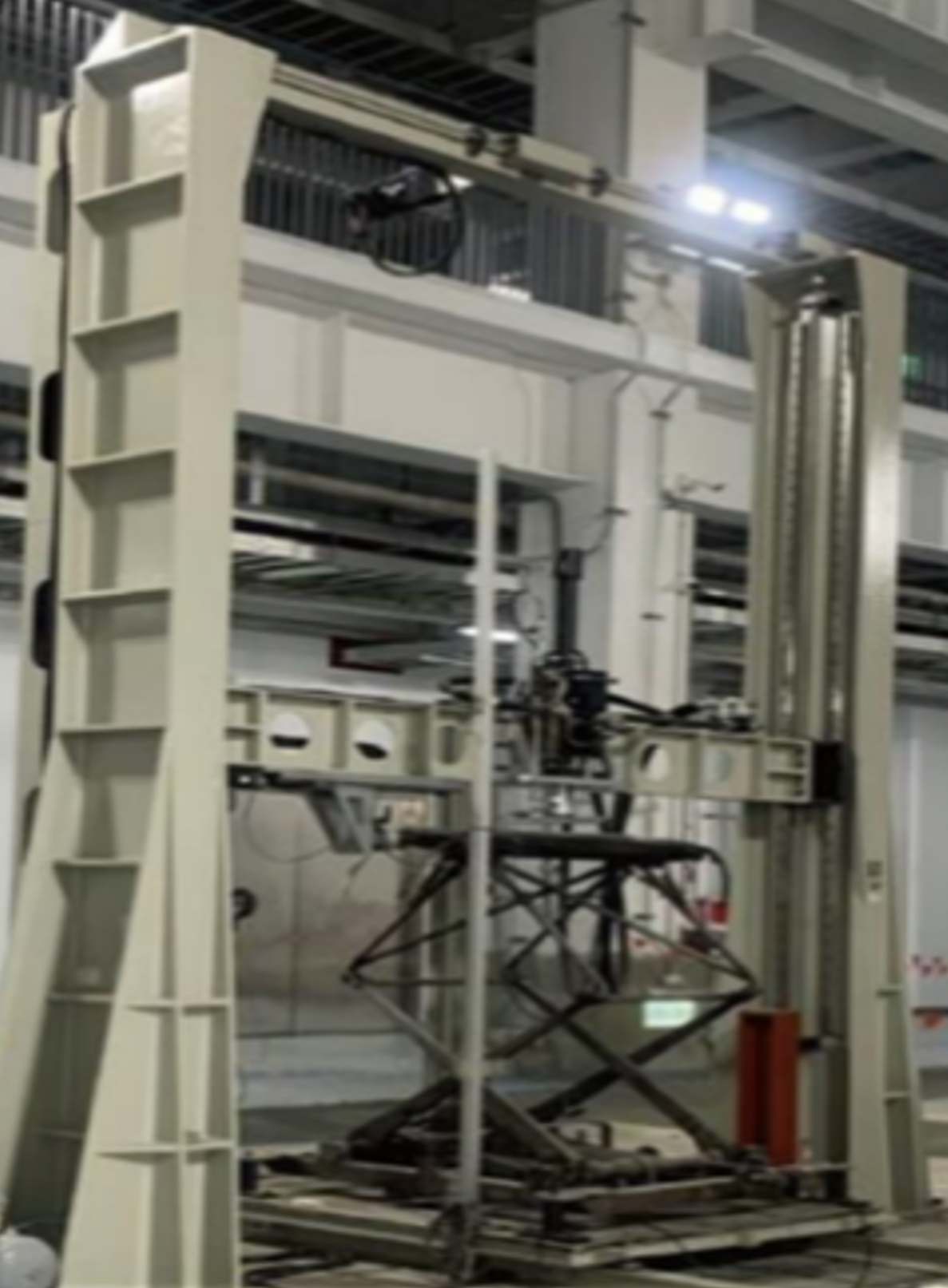

集電弓靜力與負載測試設備

ⓘ 設備規格

油壓致動器垂向額定推/拉力

2 kN (1組)

輸出波形

三角波、方波、正弦波、半弦波隨機波

電動致動器橫向推/拉力

2 kN (1組)

龍門架上/下行程

4m (可量測高度範圍3.5m)

測試區域

6m x 6m

滑軌固定平台

1.5m x 1.5m x 0.75m (M16組裝孔，150mm x 150mm 間距)

ⓘ 檢測項目

綠勾符號為TAF認可項目

服務項目	檢測標準	適用產品
自然橫向頻率之量測試驗	CNS 60494 EN 50206-1 EN 50206-2 IEC 60494-1 IEC 60494-2	集電弓系統試驗
耐衝擊試驗	CNS 60494 EN 50206-1 EN 50206-2 IEC 60494-1 IEC 60494-2	集電弓系統試驗
耐候操作試驗	CNS 60494 EN 50206-1 EN 50206-2 IEC 60494-1 IEC 60494-2	集電弓系統試驗
集電弓安裝氣動設備之氣密性試驗	CNS 60494 EN 50206-1 EN 50206-2 IEC 60494-1 IEC 60494-2	集電弓系統試驗
氣密性耐候試驗	CNS 60494 EN 50206-1 EN 50206-2 IEC 60494-1 IEC 60494-2	集電弓系統試驗
落弓維持力之量測試驗	CNS 60494 EN 50206-1 EN 50206-2 IEC 60494-1 IEC 60494-2	集電弓系統試驗
集電舟懸承試驗	CNS 60494 EN 50206-1 IEC 60494-1	集電弓系統試驗
靜態接觸力之量測試驗	CNS 60494 EN 50206-1 EN 50206-2 IEC 60494-1 IEC 60494-2	集電弓系統試驗
橫向剛性試試驗	CNS 60494 EN 50206-1 EN 50206-2 IEC 60494-1 IEC 60494-2	集電弓系統試驗

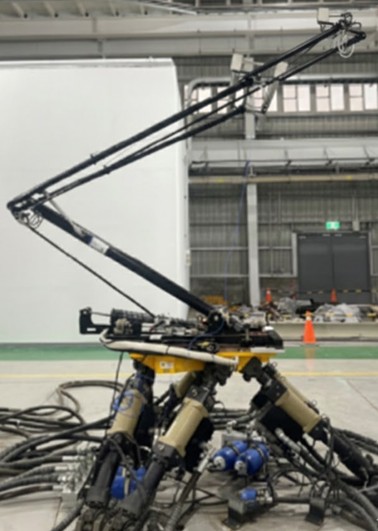

六軸振動測試設備

ⓘ 設備規格

最大推力

40kN

振動頻率

0.5~60Hz

自由度

縱向、橫向、垂向、俯仰、翻滾，偏擺

最大荷載

2,000kg

測試平台

1m x 1m

ⓘ 檢測項目

綠勾符號為TAF認可項目

服務項目	檢測標準	適用產品
橫向振動試驗	CNS 60494 EN 50206-1 EN 50206-2 IEC 60494-1 60494-2	集電弓系統試驗

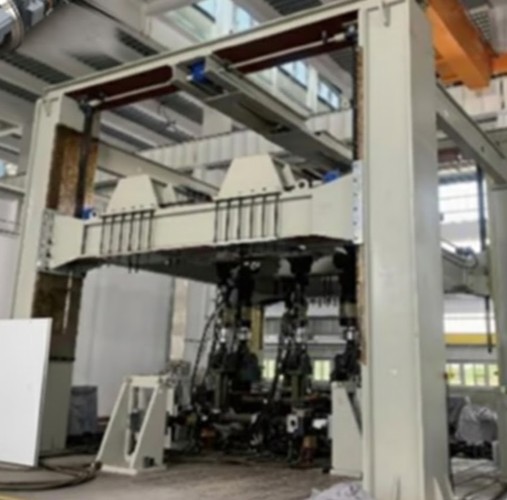

轉向架測試設備

ⓘ 設備規格

X/Y/Z軸最大推力

250/250/500 kN

X/Y/Z軸最大位移量

±75/±75/±125 mm

操作最高頻率

3 Hz

致動器加速度(10 kN)

26.6m/s2

致動器加速度(500 kN)

0.8m/s2

測試平台

5m(L) x 5m(W) x 5m(H)

ⓘ 檢測項目

綠勾符號為TAF認可項目

服務項目	檢測標準	適用產品
疲勞試驗	CNS 16149 EN 13749 UIC 615-4	轉向架框
靜態試驗	CNS 16149 EN 13749	轉向架框
靜態強度試驗	UIC 615-4	轉向架框

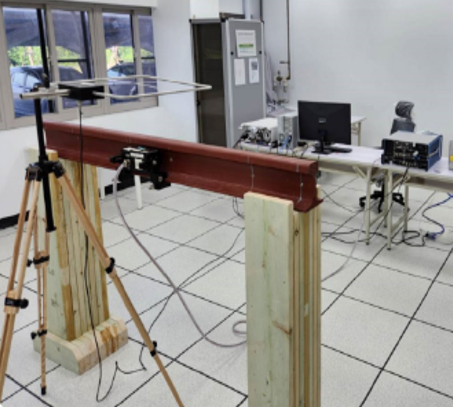

列車偵測相容性測試設備

ⓘ 設備規格

訊號產生器

10 kHz ~ 6 GHz

功率放大器

400 W

信號接收機

10 Hz ~ 8 GHz

功率表與感測器

-70 dBm ~ +23dBm

磁場量測天線

10 kHz ~ 30 MHz

ⓘ 檢測項目

綠勾符號為TAF認可項目

服務項目	檢測標準	適用產品
磁場抗擾度試驗	EN 50617-2 Annex C.4.4	計軸器感測裝置鐵道信號控制

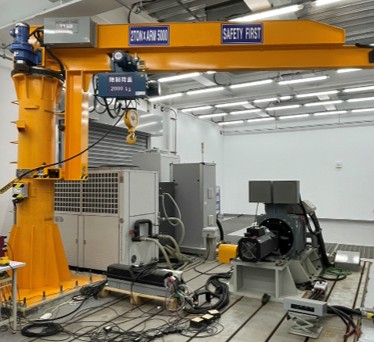

牽引系統(馬達)動力計設備

ⓘ 設備規格

最大輸出

472 kW

最高轉速

8,000 rpm

最大扭矩

8,000 rpm

頻率量測範圍

0.1 Hz ~ 1 MHz

溫度感測範圍

-35 °C ~ +350 °C

振動量測範圍

0 ~ 1

ⓘ 檢測項目

綠勾符號為TAF認可項目

服務項目	檢測標準	適用產品
過速試驗	CNS 15588-2 IEC 60349-2 EN 60349-2	牽引系統馬達
振動試驗	CNS 15588-2 IEC 60349-2 EN 60349-2	牽引系統馬達
轉矩特性試驗	CNS 61377 IEC 61377	牽引系統馬達

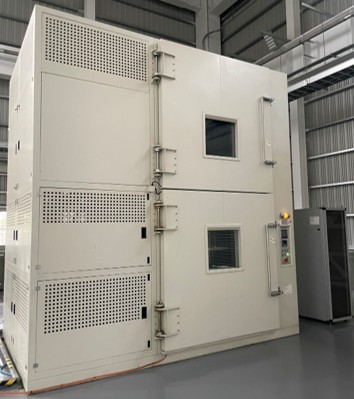

冷熱衝擊測試設備

ⓘ 設備規格

低溫箱溫度範圍

-65°C ~ 50°C

高溫箱溫度範圍

15°C ~ 110°C

高溫箱濕度範圍

20% ~ 95%RH

測試空間

1.1 m(L) x 1.1 m(W) x 1.1 m(H)

承載重量

500 kg

ⓘ 檢測項目

綠勾符號為TAF認可項目

服務項目	檢測標準	適用產品
溫度驟變試驗	CNS 16134 第13.4.14節 EN 50155 第13.4.14節	鐵道車輛車載電子設備

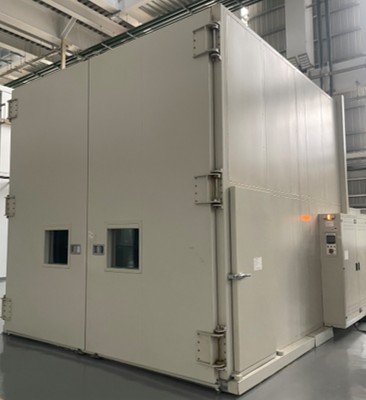

陽光模擬測試設備

ⓘ 設備規格

溫度範圍

-40 ~ 100 °C

日照模式溫度範圍

0 ~ 80 °C

光照模組波長範

280 ~ 3,000 nm

有效幅射範圍

2.2 m x 2.2 m

輻射照度範圍

600 W/𝑚2 ~ 1,500 W/𝑚2

測試空間

2.5 m(L) x 2.5 m(W) x 2.5 m(H)

承載重量

500 kg

ⓘ 檢測項目

綠勾符號為TAF認可項目

服務項目	檢測標準	適用產品
陽光輻射試驗	CNS 62498-1 EN 50125-1 IEC 60068-2-5 EN IEC 60068-2-5 Sa 1 試驗	鐵道車輛車載設備

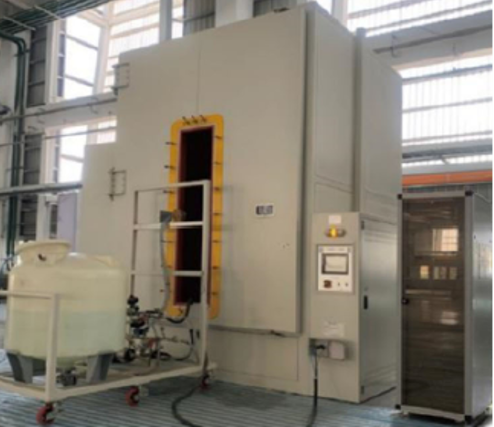

防水防護等級IPX1~X6測試設備

ⓘ 設備規格

滴水面積

2 m x 2 m

IP X1、X2滴水量

1 ~ 3.5 mm/分鐘

IP X3、X4灑水量

0.07 L/分鐘/孔擺動±60°、±180°，半徑800 mm

IP X5噴水量

12.5 L/分鐘(直徑6.3 mm)

IPC6 噴水量

100 L/分鐘(直徑12.5 mm)

測試空間

2.5 m(L) x 2.5 m(W) x 2.5 m(H)

轉台載重

500 kg

載台直徑

1.4 m (1 rpm)

ⓘ 檢測項目

綠勾符號為TAF認可項目

服務項目	檢測標準	適用產品
防水試驗	CNS 14165 IEC 60529 EN 60529	鐵道車輛車載電子設備

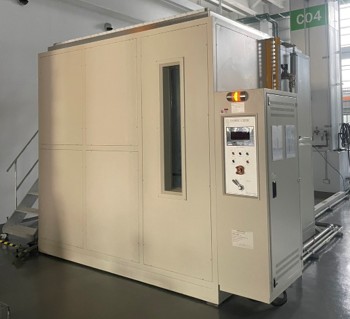

防水防護等級IPX7~X8測試設備

ⓘ 設備規格

測試空間

2.5 m(L) x 2.5 m(W) x 2.5 m(H)

IP X7浸滯水深

1,000 mm（外殼 < 850 mm）/ 30 mins，150 mm（外殼 > 850 mm）/ 30 mins

IPX8

須嚴於 IPX7

溫度範圍

測試與水溫<5K

承載重量

500 kg

ⓘ 檢測項目

綠勾符號為TAF認可項目

服務項目	檢測標準	適用產品
防水試驗	CNS 14165 IEC 60529 EN 60529	鐵道車輛車載電子設備

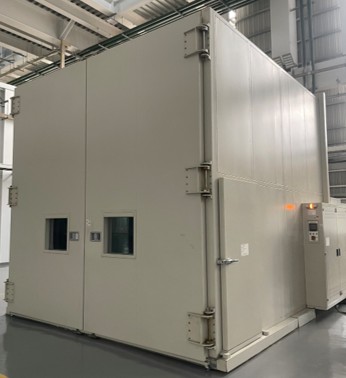

溫溼度測試設備

ⓘ 設備規格

溫度範圍

-60 °C ~ 110 °C

溫度升降率

2 °C/分鐘

濕度範圍

5 %RH ~ 98 %RH

測試空間

4 m(L) x 4 m(W) x 4 m(H)

承載重量

1,000 kg

ⓘ 檢測項目

綠勾符號為TAF認可項目

服務項目	檢測標準	適用產品
低溫試驗	CNS 11233 CNS 16134 第13.4.4節及第13.4.6節 IEC 60068-2-1 IEC 60571 第12.2.4節 EN 60068-2-1 EN 50155 第13.4.4節及第13.4.6節	鐵道車輛車載電子設備
濕熱穏態試驗	EN 60068-2-78 IEC 60068-2-78 CNS 3633	鐵道車輛車載電子設備
溫度變化試驗	EN 60068-2-14 IEC 60068-2-14 CNS 3633 Nb試驗	鐵道車輛車載電子設備
乾熱試驗	CNS 3634 CNS 16134 第13.4.5節 IEC 60068-2-2 IEC 60571 第12.2.5節 EN 60068-2-2 EN 50155 第13.4.5節	鐵道車輛車載電子設備

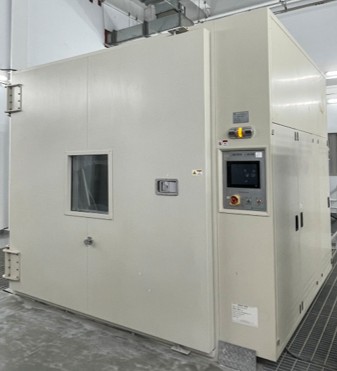

防塵防護等級IPX1~X6測試設備

ⓘ 設備規格

測試量具

IP 1X、2X、3X、4X

力量量具

1 N、3 N、30 N、50 N

粉塵種類

滑石粉

IP 6X負壓值

-20 mbar

測試空間

2.5 m(L) x 2.5 m(W) x2.5

ⓘ 檢測項目

綠勾符號為TAF認可項目

服務項目	檢測標準	適用產品
防塵試驗	CNS 14165 IEC 60529 CNS 16134 第13.4.12節 EN 60529 EN 50155 第13.4.12	鐵道車輛車載電子設備

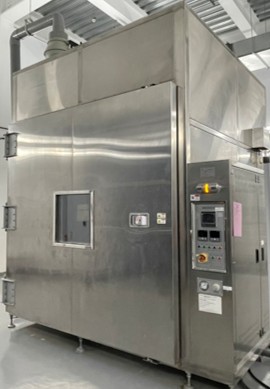

鹽霧腐蝕測試設備

ⓘ 設備規格

酸鹼值

6.5 ~ 7.2

中性鹽水濃度

5 %

溫度範圍

10 °C ~ 60 °C

濕度範圍

20 %RH ~ 95 %RH

落霧量

1 ~ 2 ml/80cm3/hr

測試空間

2.5 m(L)

ⓘ 檢測項目

綠勾符號為TAF認可項目

服務項目	檢測標準	適用產品
中性鹽水噴霧試驗	CNS 16134 EN 50155 IEC 60571 IEC 60068-2-11 ISO 9227 (NSS) CNS 8886 (NSS) CNS 3627	鐵道車輛車載設備鐵道旁號誌通訊系統

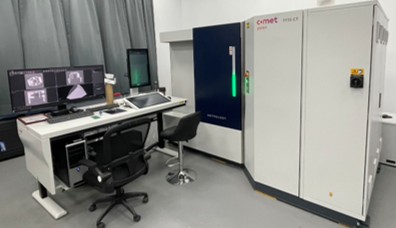

X光電腦斷層掃描儀

ⓘ 設備規格

X射線(225kV)

ⓘ 檢測項目

綠勾符號為TAF認可項目

服務項目	檢測標準	適用產品
裂紋探測	ISO 5459 ISO 1101 ISO 10360	軌枕、各式隔震橡膠材
粒料品質	ISO 5459 ISO 1101 ISO 10360	軌枕、各式隔震橡膠材
虛表容積	ISO 5459 ISO 1101 ISO 10360	軌枕、各式隔震橡膠材
浸度空隙度	ISO 5459 ISO 1101 ISO 10360	軌枕、各式隔震橡膠材

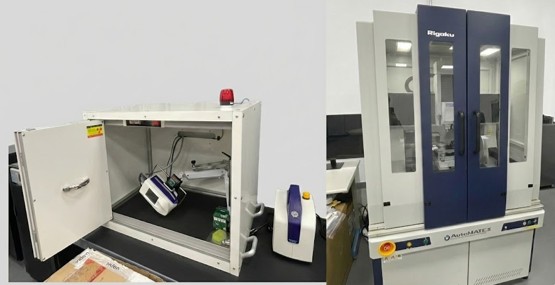

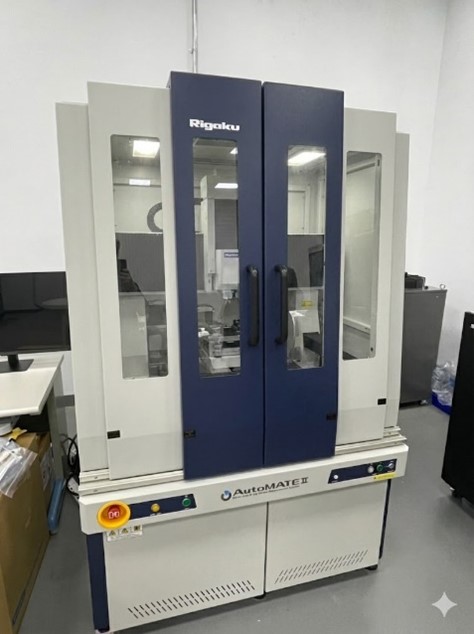

落地型/便攜型 X射線殘餘應力儀

ⓘ 設備規格

X射線

鉻管球（Cr ）

錳管球（Mn ）

銅管球（Cu tube）

ⓘ 檢測項目

綠勾符號為TAF認可項目

服務項目	檢測標準	適用產品
殘餘應力檢測	ASTM E915 ASTM E915-21 ASTM E1426 EN 15305	鋼軌、扣件基板、連結器、車體等金屬材

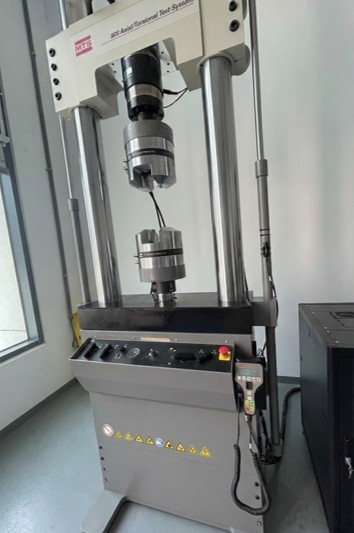

動態疲勞暨扭力試驗機

ⓘ 設備規格

供電電源

380 V，60 Hz 功率82 kVA

樓板承重

2500 kg/m2

設備空間淨高

4600 mm

門通道面積寬

2000 mm、高2350 mm

ⓘ 檢測項目

綠勾符號為TAF認可項目

服務項目	檢測標準	適用產品
拉伸測試	ASTM A370 ASTM E466 ASTM E606/E606M ASTM E8/E8M ASTM E9 ASTM A938 ISO 7800	鋼軌、扣件基板、連結器、車體等金屬材
壓縮測試	ASTM A370 ASTM E466 ASTM E606/E606M ASTM E8/E8M ASTM E9 ASTM A938 ISO 7800	鋼軌、扣件基板、連結器、車體等金屬材
疲勞試驗	ASTM A370 ASTM E466 ASTM E606/E606M ASTM E8/E8M ASTM E9 ASTM A938 ISO 7800	鋼軌、扣件基板、連結器、車體等金屬材
靜態扭轉	ASTM A370 ASTM E466 ASTM E606/E606M ASTM E8/E8M ASTM E9 ASTM A938 ISO 7800	鋼軌、扣件基板、連結器、車體等金屬材

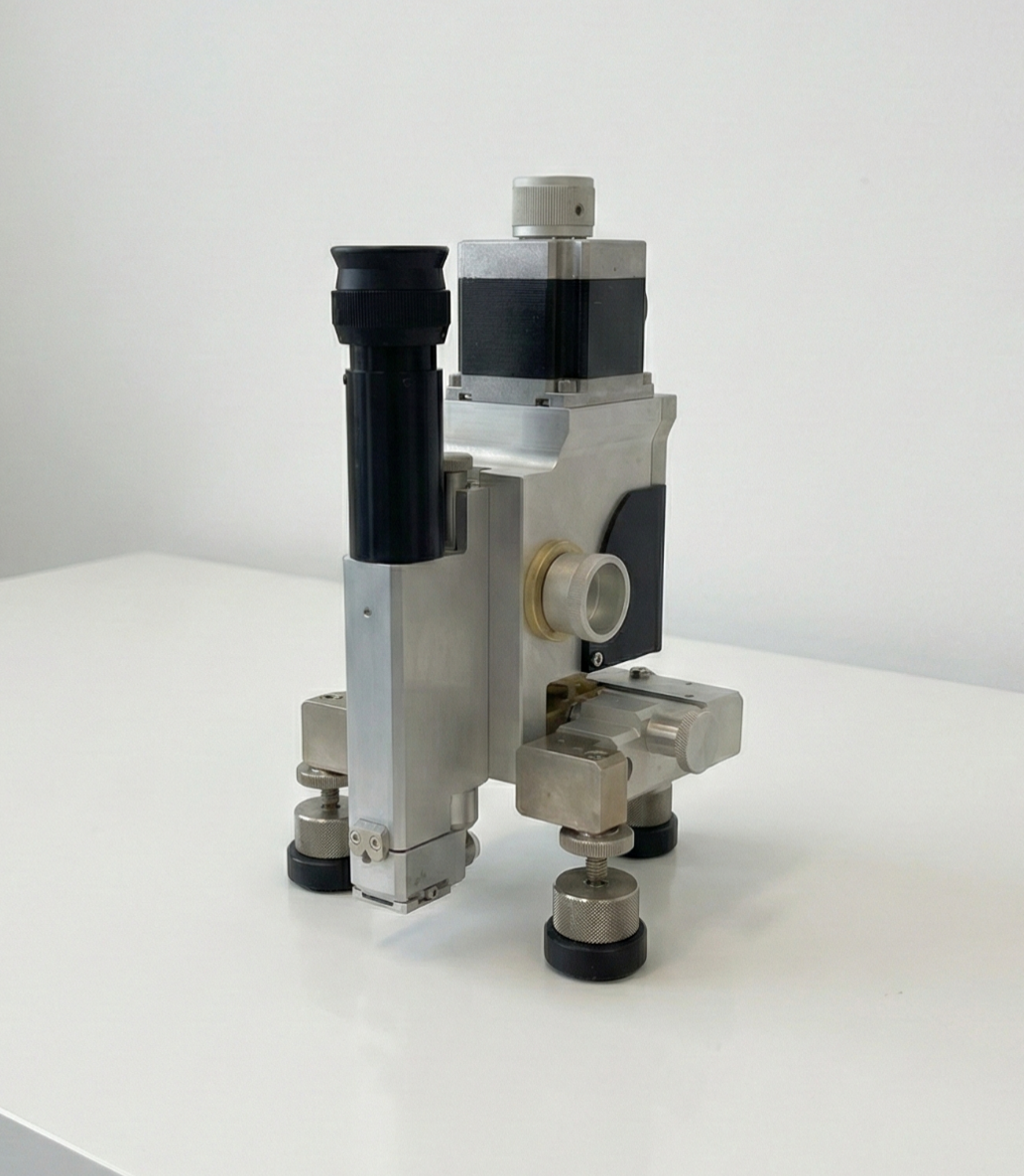

全自動盲孔殘餘應力儀

ⓘ 設備規格

環境溫濕度

溫度(21 ± 2) ℃；濕度(45 ± 20) %

供電電源

AC 220 V，60 Hz，1Ø3W+E，功率1 kVA

樓板承重

600 kg/m2

設備空間淨高

4600 mm

門通道面積寬

2000 mm、高2350 mm

ⓘ 檢測項目

綠勾符號為TAF認可項目

服務項目	檢測標準	適用產品
殘餘應力檢測	ASTM E837 EN 15305 ASTM E915-21	鋼軌、扣件基板、連結器、車體等金屬材
